「收藏」大神教你消防图纸怎么看？

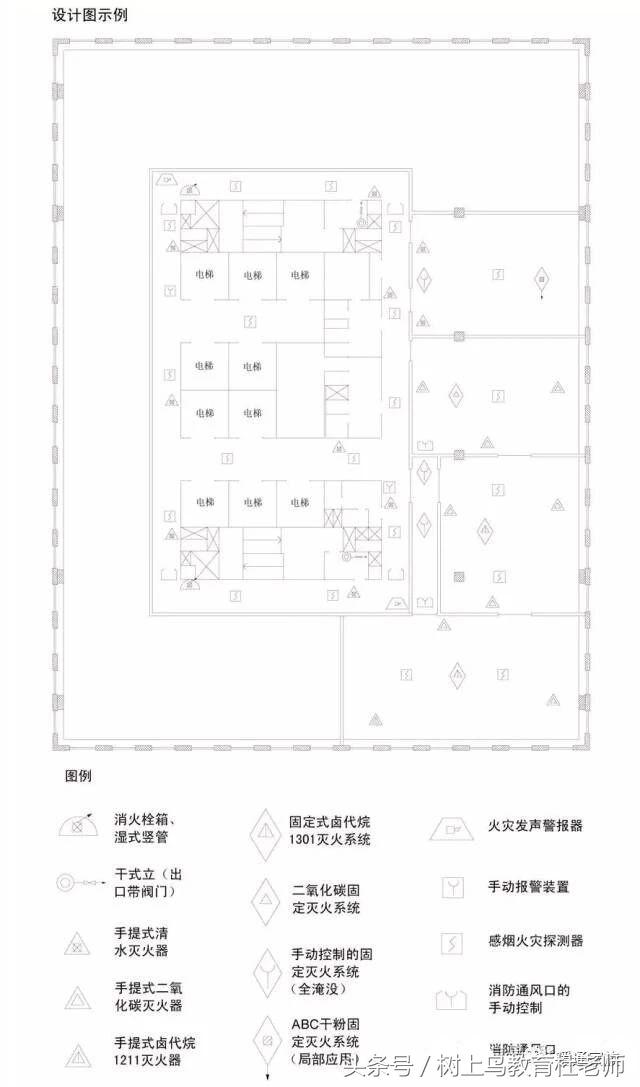

消防图纸大致分消防水、消防电、还有气体消防；不管是什么，任何一份图纸，都要先看设计说明、图例；设计说明是图纸的提纲，读懂它能把握设计意图、内容等；不同的设计可能图例不一样；然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等。读图时平面图与系统图要进行对照，用以将整个系统联系起来。

如何看懂消防图纸？

一、熟悉系统原理，熟悉系统图形符号，熟悉施工工艺，熟悉采用工程设备和材料，熟悉工程量计算，看懂图纸说明、平面图、系统图。

二、先看设计说明，看好哪些地方用什么管，什么连接方式，哪些地方需要保温，刷油；再看平面图时，对照系统图，从埋地部分往上看，注意看横向管道的安装高度，规格，别的没什么好看的，如果有消防泵房就麻烦点，一段段的慢慢看，总会看明白的。

安装预算中消防图纸怎么看？

根据系统图结全平面图来每层管线走向，一般先找到进水点，再按系统管线的布置来找每一层平面图的具体位置。一般系统图只是为了表示管线怎样连接和用什么规格，主要是平面图电气的回路主要是看线的标识，如某消防广播总线:标识为采用2xZRBV-1.5mm2 线，意思为2根1.5平方铜芯阻燃聚氯乙烯绝缘电线（ZRBV），由两根线组成回路，在系统图上只画一根线表示，计算线长度时，要以两根算。而消防电话总线:采用ZRRVVP-2x1.0mm2 线，意思为一根阻燃屏蔽双绞线电缆，面积为2*1平方，在系统图上示意也是一根线表示，计算长度时，按一根计。

一般线缆字母前面的数字表示根数，后面的表示一根线缆由几芯组成，如上面的2*1mm2，表示由两芯1mm2导线组成一根线缆。电缆的符号标识还有很多，如，(ZR阻燃）,(NH耐火）,(WDZ低烟无卤)等，不同标识价格不同，作用也不同，楼主最好查一些这些专业方面的书，弄清电缆的标识意义，这样看图纸才不会搞错。使用iFire消防宝APP，实现智能巡更，确保消防安全巡逻质量，及时发现安全隐患。

在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意思？

在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。

例如：XL-1、XL-2、XL-3是指第几条的意思。

例如：XL代表的意思是X代表消防，L代表立管，以此类推WL，W代表污水，L代表立管，假如图纸上标识着XL-45标识编号45的消防立管。

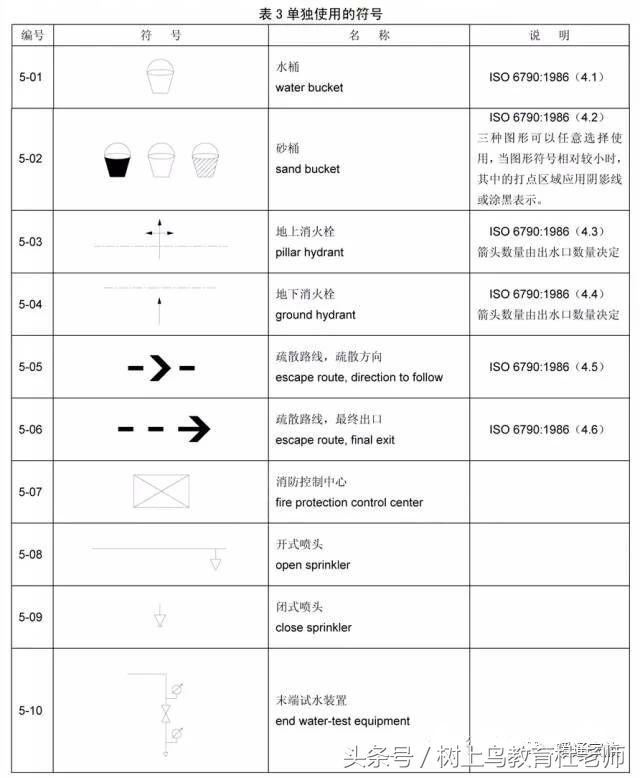

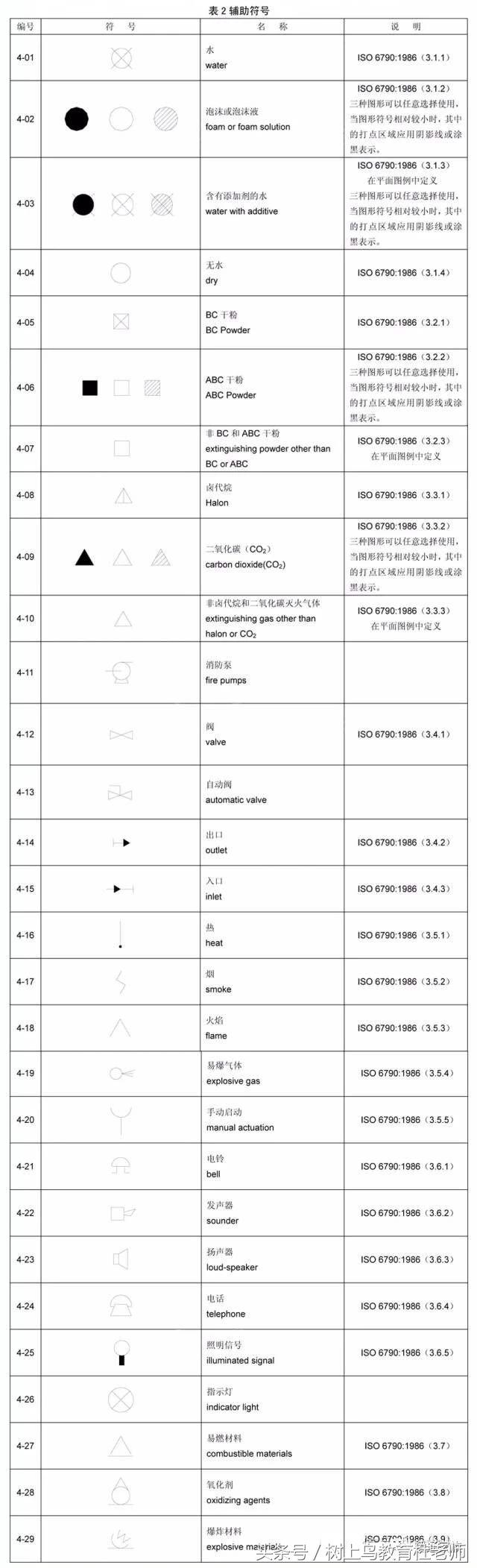

消防图例大全

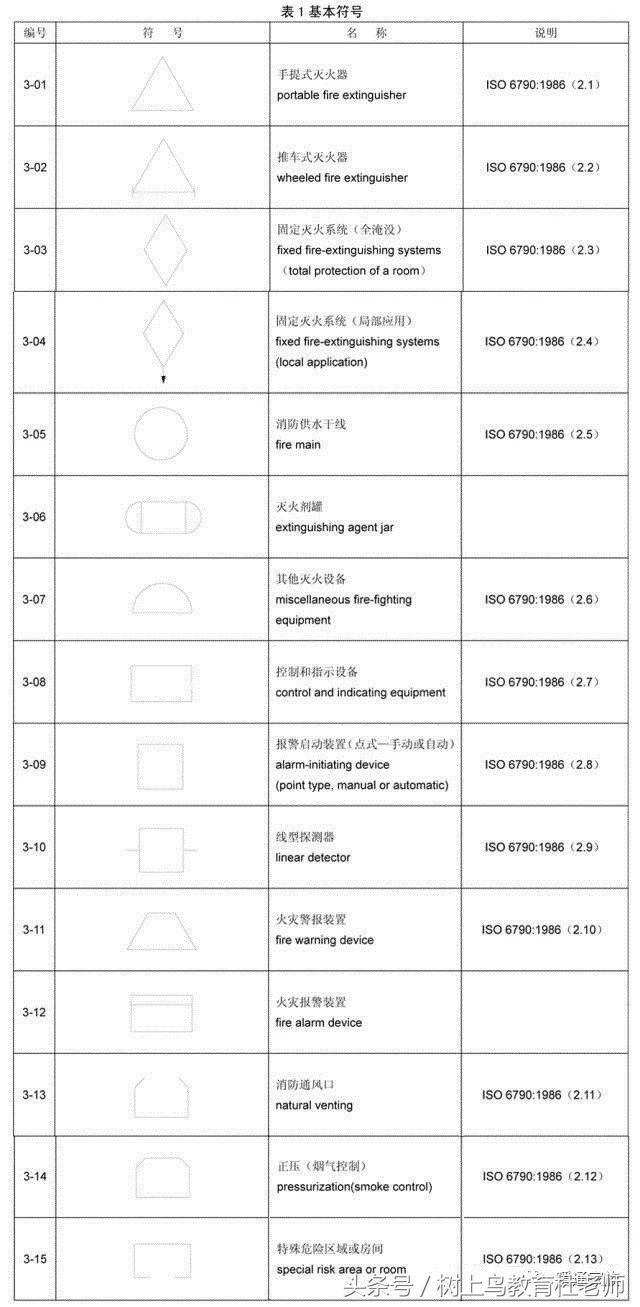

一、基本符号

基本符号表示消防设备的类别，下表是常见的基本符号。
