小时候对「百叶窗」的印象来自《猫和老鼠》，汤姆总是被杰瑞用百叶窗戏耍，简直是欢乐的源泉…

等后来家里装了百叶窗之后，这却成了我的怨念。每次都是像下图这样习惯性的只去拉一根绳子，然后就把百叶窗拉得各种乱七八糟…有时拉几下会侥幸复原，有时越弄越糟，一气之下乱扯，甚至弄坏…

我堂堂一个动手小能手，竟然在百叶窗上栽了两次，简直愧对我学的这机械设计制造及其自动化专业…感觉我二十多年能拉对百叶窗的绳子完全靠蒙，亏得小江给找了个全原理的拆解视频，再搭配上制造过程，希望看完这篇文章的小可爱们，都不会再瞅见百叶窗就和我一样惆怅了…

拉上百叶窗

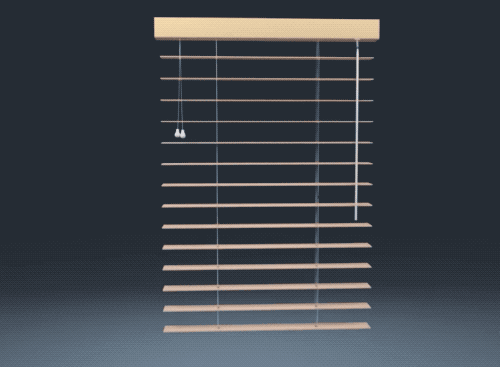

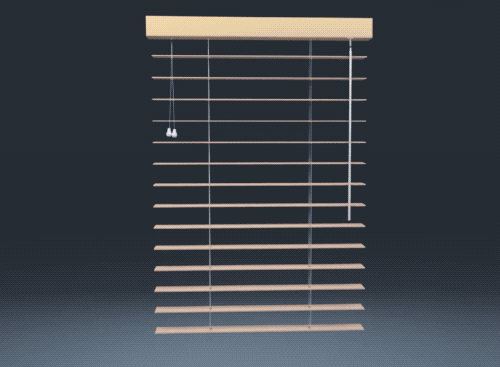

正确的往上拉百叶窗的方式，是需要把两根绳子一起去「往下扯」的。

拉扯小机关

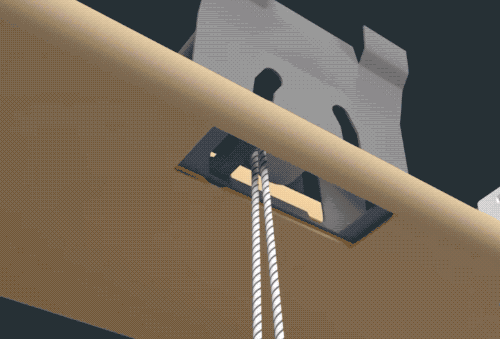

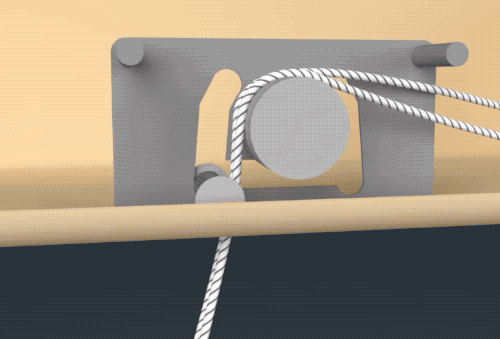

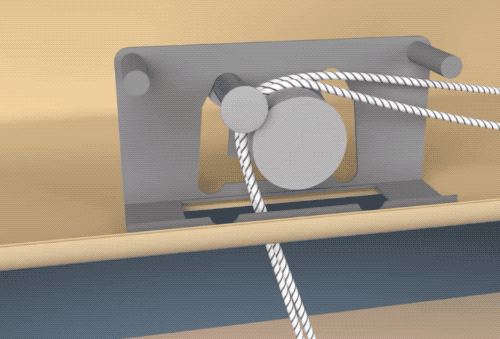

等拆解开去看百叶窗，发现最大的秘密真的很简单…就是下图这个隐藏在百叶窗最上方，靠着摩擦力去夹紧两根拉绳的「滚轮滑扣」了。

我们「往下扯」之后为啥百叶窗会停？看下图活动的小圆柱，这其实是一个摩擦辊。在我们拉动绳时，摩擦力把摩擦辊给带动到最上方，此时摩擦辊和两根绳子是贴合在一起的，等松手时，摩擦辊卡在上方和滚轮一起把两根拉绳夹紧的不得动弹了…

落下百叶窗

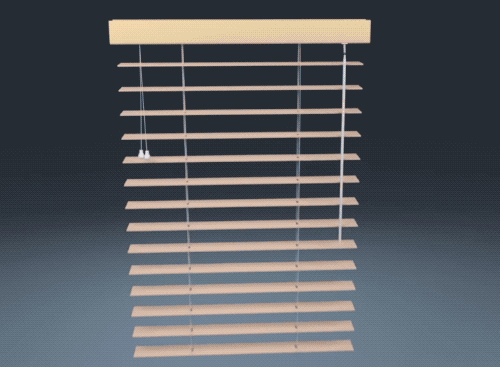

而正确的放下百叶窗的方法是，把百叶窗的两根绳子向内拉扯的，一扯就完全松下来了。咦？是不是看到同样是斜着拉扯，如果「往外扯」只会让百叶窗落下一丢丢？我们一起来看小机关~

往内扯时

往内扯时，绳子首先会带动上方的小摩擦辊往下跑，这样就解锁了摩擦力夹住绳子的状态。摩擦辊和绳子的运动方向不同，就慢慢渐行渐远了。夹紧靠的也是摩擦力去带动，松开也是靠摩擦力去带动，简直是成也摩擦力，败也摩擦力…

往外扯时

「往外扯」的时候，小机关这里的摩擦辊只是被拉了一丢丢，与绳子紧贴着。你一松手，又被带动着回到夹紧状态了…我好几次搞坏百叶窗，都是因为看到「往外扯」能落下一些，就去死命扯…

说完了百叶窗最让人烦恼的拉上拉下，接下来看看它是如何闭合的~

闭合百叶窗

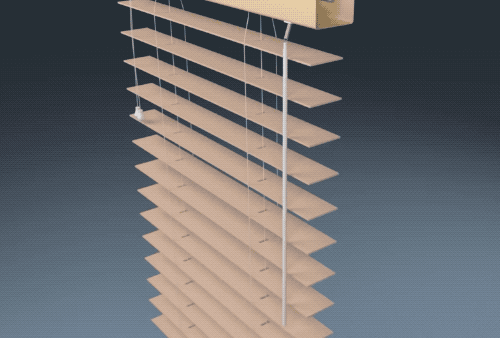

百叶窗的右侧一般是有一根放着让你转个好几圈的塑料杆子，就是它控制着百叶窗落下后的闭合。

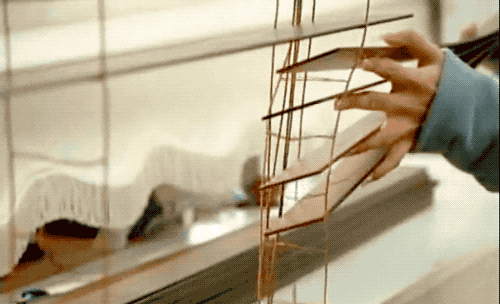

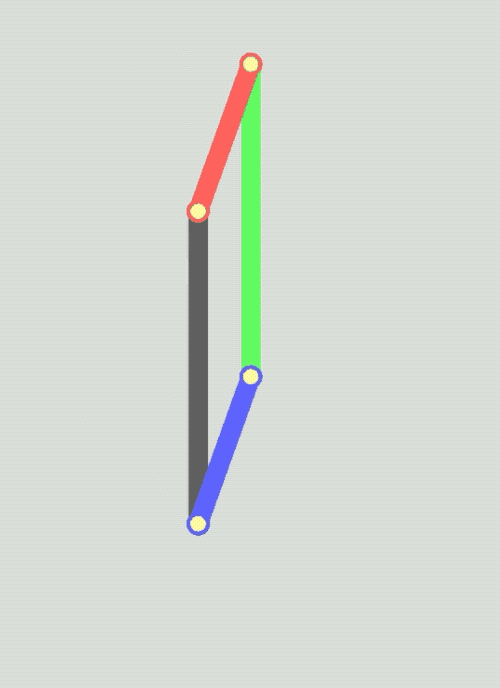

注意看每一片百叶窗，是由三根细线串起来的，中间的叫控制绳，用于拉上拉下，到了我们这里讲闭合就不用管它了。两侧的两根叫做梯绳，其实是要组成交叠到一起的一整串平行四边形机构的，用人话来说就是…只要像下图这样拉动一边梯绳，就能带动整套叶片同时转同样的角度啦~以前那种会发出「哐且~哐且~哐且~」的老式火车，也是被这样的平行四边形结构联动在一起去转动整排整排轮子。

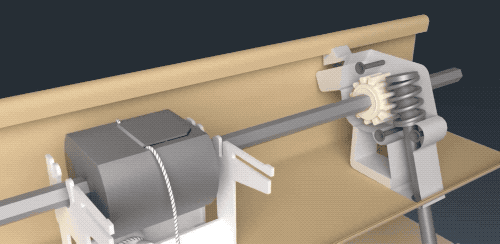

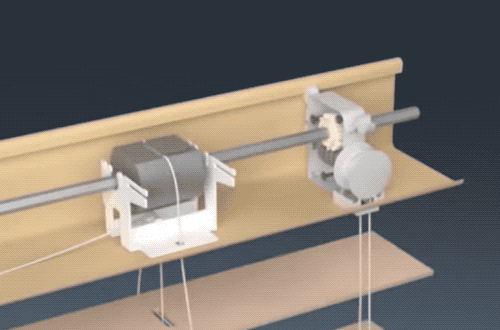

现在来看最上端另一边隐藏着另一个小机关。右侧是一个涡轮蜗杆结构，左侧就是把拉绳给夹紧了…等我们手动去转塑料杆子，就带动上方的传动轴转角度了。

这一转，就扯动了下面的梯绳，也能让百叶窗闭合起来了。如果要拉起窗帘，还需要先打开闭合的百叶窗，那就反向转动塑料杆子去打开，真是要多麻烦有多麻烦…

更麻烦的是现在还有那种两侧都是绳子的百叶窗，更加让人无法分辨啊…我真是都要被气哭了，结构就是下图这样，依旧是为了传动到上方去控制梯绳转角度。

介绍完了百叶窗的原理部分，来开始进入今天的制造环节…（为什么像是已经感觉写完了一篇文章，我对百叶窗的怨念到底有多重…）

安装小机关

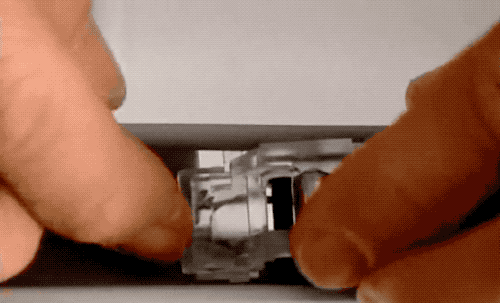

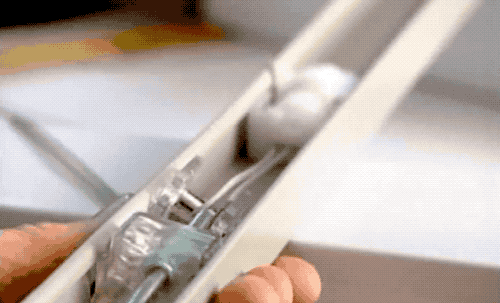

首先就是在百叶窗最上部的安装各个小机关。下图就在安装的是我们上文说的摩擦辊和滚轮部分。

串好梯绳

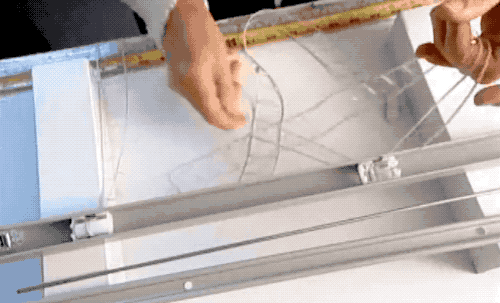

用于控制闭合的梯绳是预先做好的，这时候还没中间控制拉上拉下百叶窗的绳子啥事儿…

串控制线

很快就轮到串上中间的那根控制拉上拉下的绳线了…

串传动轴

最后给穿上传动轴，我们捻动闭合塑料杆时，就是传动轴同时转动了两处的梯绳角度。

做百叶扇

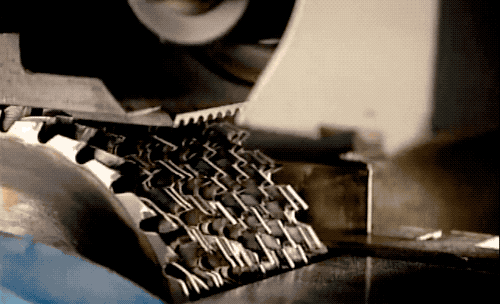

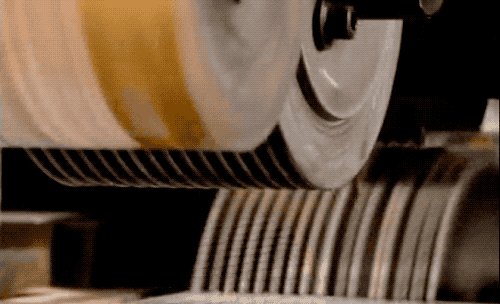

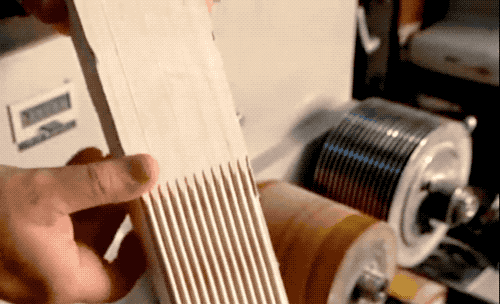

单片的百叶扇是被十几个并联的锯片同时给切出来的，一长条的木材进去。之前在《牛角梳：怎么从圆圆一个大牛角到平平无奇一把梳？》中问怎么不能一口气做出梳齿的小可爱，这是同样的操作工具！

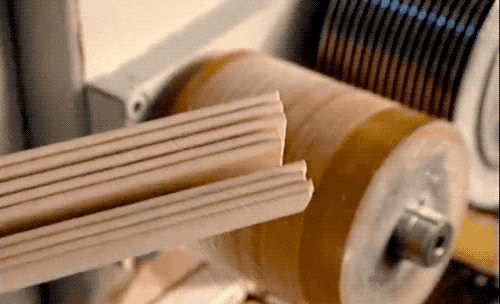

已经是一片片单独的木片出来了…仔细看上方的那个滚轮，这里其实是在做倒角，由于没找到合适的视频…我就用文字来叙述了…

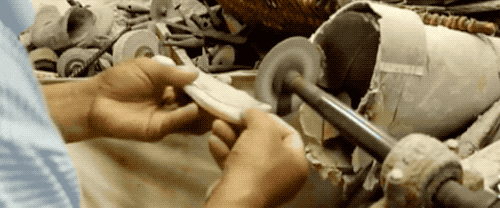

在「牛角梳」制作中，我们有个环节，是做小倒角的，这里就是用机器去替代了~

光切出来梳齿还不够，要让每个梳齿的横截面都圆润，还需要一个倒圆角的环节。更数学点的讲法，就是和圆锯做小角度的相切，不然愣头愣脑的一个个梳齿，刮头皮疼的很…

来看一个前后对比图，能很清晰的看到，只是这么一进一出，就已经把木片做的棱角圆润了。

最后做好的就是这么一片片的长条木片，还需要送去打磨和喷漆。

打穿线孔

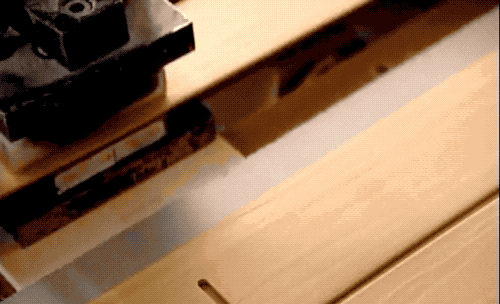

之后机器要给每一片左右两侧的中间位置都打上一个穿线孔，用于后面穿过控制拉上拉下的绳线。

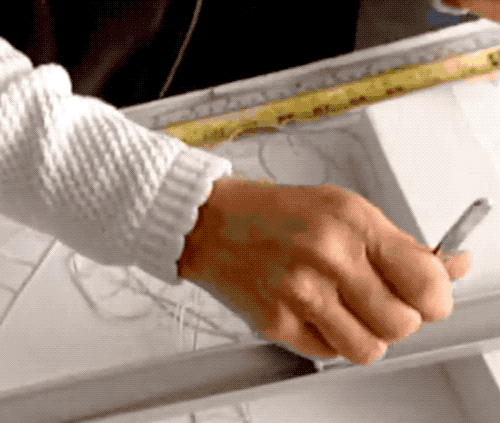

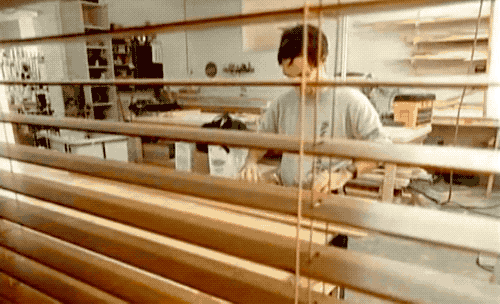

人工组装

最后就是各种人工组装环节，调试之后，也就出厂收工啦！

等等！小编还有话说

百叶窗的「防呆设计」做的真的很不好！很不友好！不搞坏几个都记不住这几次打…

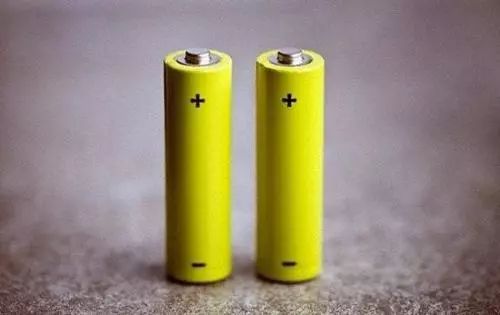

说到防呆设计，我们写电池的时候也提到过，电池本身不需要有什么正负极的区别，只是为了便于人们伸手一摸就能分辨，就把正极做成了凸起头，然后到今天大家也一直这么用。

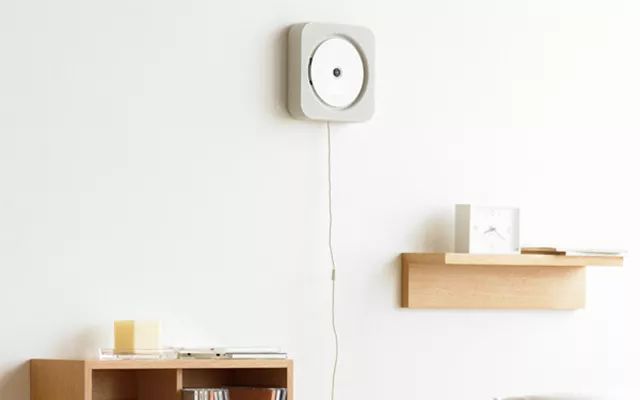

另一个非常出名的顺着防呆去设计的就是深泽直人给无印良品设计的那个壁挂式拉伸 CD 机，那个绳子真是你一看到就想去拉扯…

防呆设计就是易用性，百叶窗最后你再给我出来挨打！
