粗糙度如何测量,为何粗糙度值是0.8,1.6,3.2,6.3,12.5?
粗糙度如何测量,为何粗糙度值是0.8,1.6,3.2,6.3,12.5?
点击上方头条号“机械设计一点通”关注我们,每天学习一个机械设计相关知识点
表面粗糙度是指加工表面具有的较小间距和微小峰谷的不平度。其两波峰或两波谷之间的距离(波距)很小(在1mm以下),它属于微观几何形状误差,表面粗糙度越小,则表面越光滑。
表面粗糙度的数值为什么用1.6,3.2,6.3,12.5等表示?
首先我们要明白什么是优先数,这个自然界的事物,有两种比较方法,就是“相对”与“绝对”!优先数系就是相对的。

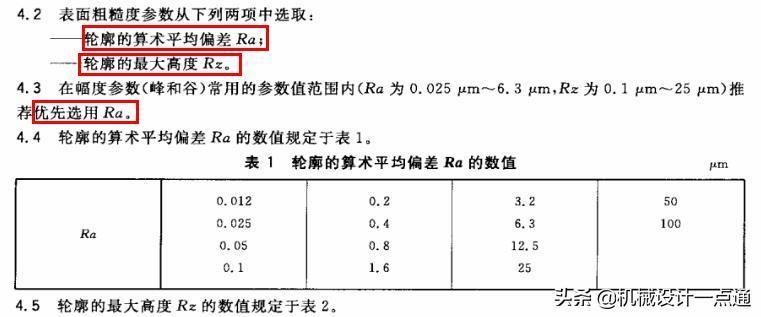

优先数:优先数由公比分别为10的5、10、20、40、80次方根,且项值中含有10的整数幂的理论等比数列导出的一组近似等比的数列。各数列分别用符号 R5、R10、R20、R40和R80表示,称为R5系数、R10系数、R20系数、R40系数和R80系数。表面粗糙度的数值采用的就是R10系列。
符合R5、R10、R20、R40和R80系列的圆整值,其具体数值为:
R5系列
1.00 1.60 2.50 4.00 6.30 10.00
R10系列
1.00 1.25 1.60 2.00 2.50 3.15 4.00 5.00 6.30 8.00 10.00
R20系列
1.00 1.12 1.25 1.40 1.60 1.80 2.00 2.24 2.50 2.80 3.15 3.55 4.00 4.50 5.00 5.60 6.30 7.10 8.00 9.00 10.00
R40系列
1.00 1.06 1.12 1.18 1.25 1.32 1.40 1.50 1.60 1.70 1.80 1.90 2.00 2.12 2.24 2.36 2.50 2.65 2.80 3.00 3.15 3.35 3.55 3.75 4.00 4.25 4.50 4.75 5.00 5.30 5.60 6.00 6.30 6.70 7.10 7.50 8.00 8.50 9.00 9.50 10.00
R80系列
1.00 1.03 1.06 1.09 1.12 1.15 1.18 1.22 1.25 1.28 1.32 1.36 1.40 1.45 1.50 1.55 1.60 1.65 1.70 1.75 1.80 1.85 1.90 1.95 2.00 2.06 2.12 2.18 2.24 2.30 2.35 2.43 2.50 2.58 2.65 2.72 2.80 2.90 3.00 3.07 3.15 3.25 3.35 3.45 3.55 3.65 3.75 3.85 4.00 4.12 4.25 4.37 4.50 4.62 4.75 4.87 5.00 5.15 5.30 5.45 5.60 5.80 6.00 6.15 6.30 6.50 6.70 6.90 7.10 7.30 7.50 7.75 8.00 8.25 8.50 8.75 9.00 9.25 9.50 9.75 10.00
优先数有什么好处
R10系列,公比为1.25,于是10以内的钢丝绳只有10种,10到100的也只有10种,这就比较合理了。这时肯定有人说,这个数列,前面的数字好像相差不大,如1.0和1.25,简直没差别嘛,但6.3和8.0间隔就大了,这样合理吗?
合理不合理,我们打个比方。比如说自然数1、2、3、4、5、6、7、8、9,看起来很顺溜,我们用这个数列来发工资,给张三发1000,给李四发2000,李四工资比张三多1000,是张三的2倍,两人皆心服。突然通货膨胀,给张三发8000,给李四发9000。以前李四工资是张三的2倍,现在虽然李四还比张三多1000,但现在变成1.12倍。你说李四能愿意吗?他可是主管哪,给他发16000还差不多,张三是不会埋怨说主管比他多8000的。所以优先数讲的就是相对值的概念,而不是绝对值;
表面粗糙度如何测量
1、比较法

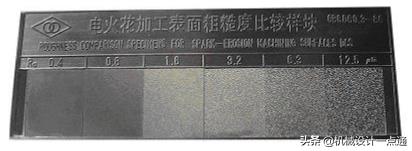

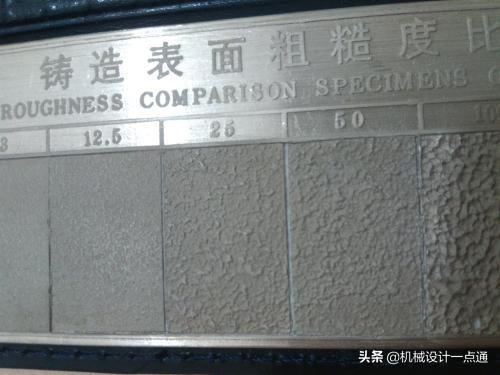

使用于车间现场测量,常用于中等或较粗糙表面的测量。方法是将被测量表面与标有一定数值的粗糙度样板比较来确定被测表面粗糙度数值的方法。
2、触针法

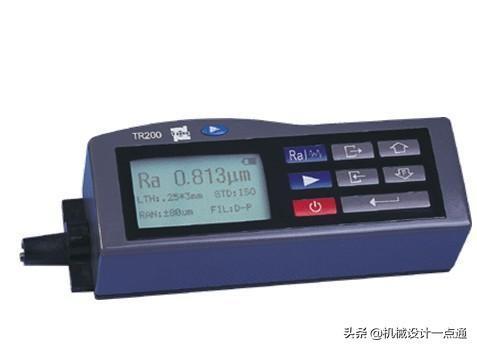

表面粗糙度利用针尖曲率半径为2微米左右的金刚石触针沿被测表面缓慢滑行,金刚石触针的上下位移量由电学式长度传感器转换为电信号,经放大、滤波、计算后由显示仪表指示出表面粗糙度数值,也可用记录器记录被测截面轮廓曲线。一般将仅能显示表面粗糙度数值的测量工具称为表面粗糙度测量仪,同时能记录表面轮廓曲线的称为表面粗糙度轮廓仪。这两种测量工具都有电子计算电路或电子计算机,它能自动计算出轮廓算术平均偏差Ra,微观不平度十点高度Rz,轮廓最大高度Ry和其他多种评定参数,测量效率高,适用于测量Ra为0.025~6.3微米的表面粗糙度。
欢迎大家在评论处补充你认为文章中有解释不对或欠缺的部分,这样下一个阅读的人就会学到更多,你知道的正是大家需要的。。。
更多机械,制造,设计类 干货文章,请关注我们的头条号“机械设计一点通”,做一个爱学习的机械人。
-
