​电冰箱压缩机的结构和功能原理

电冰箱压缩机的结构和功能原理

一、电冰箱压缩机的结构

1、压缩机的安装位置

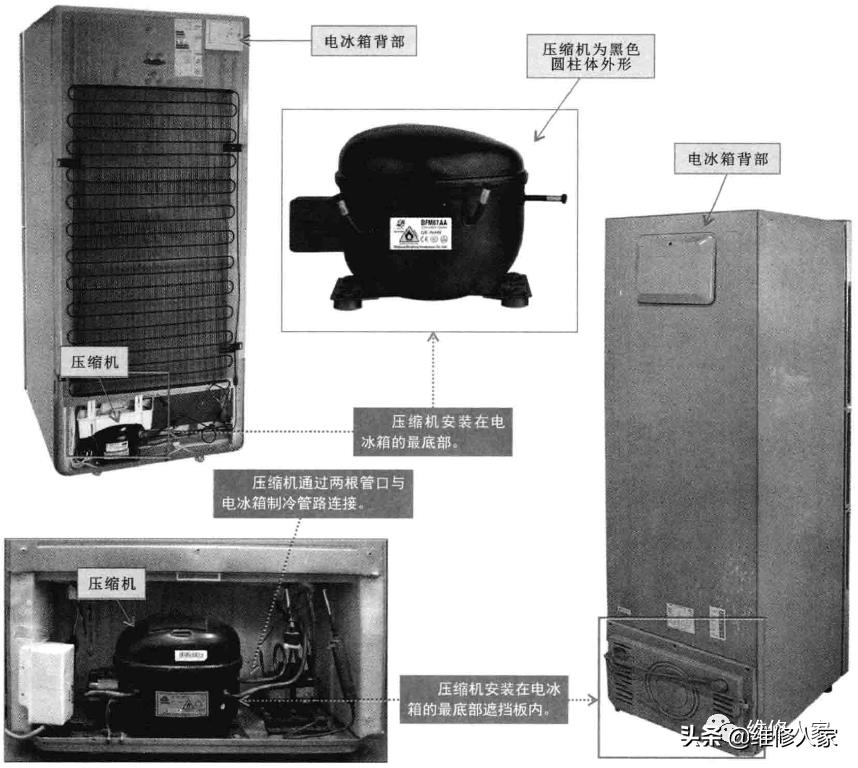

压缩机通常位于电冰箱背面的最底部，外壳固定在底板上，通过两根管口与电冰箱制冷管路相连。

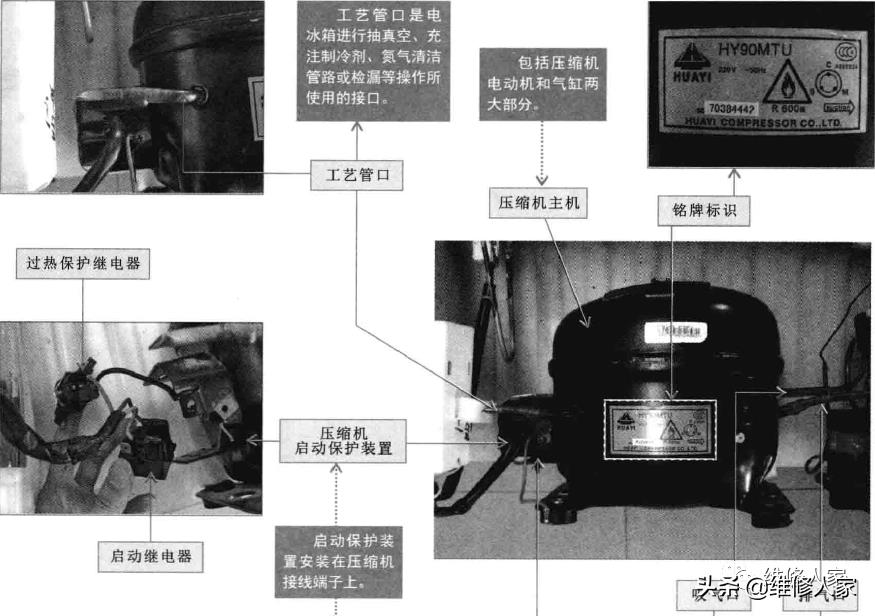

2、压缩机的外部结构

在不同类型的电冰箱中，压缩机的外形大致相同，在明确压缩机的安装位置后，先从压缩机的外观着手，仔细研究一下压缩机的外部结构。

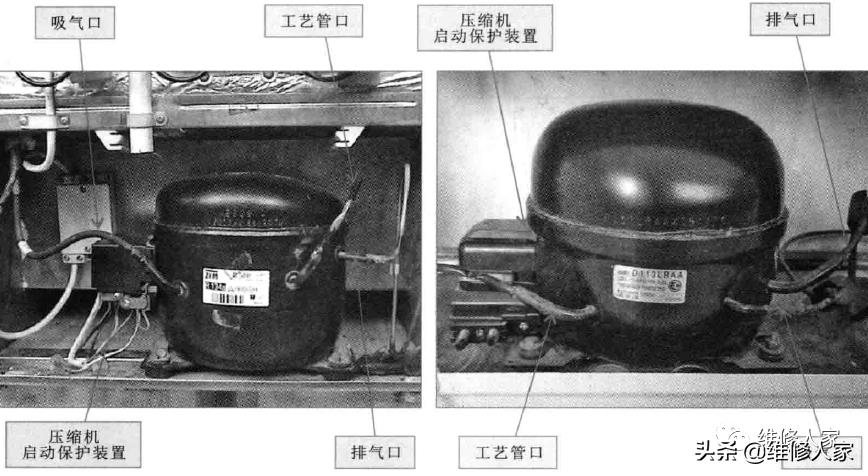

对于不同的电冰箱压缩机的外形基本相同，启动保护装置通常都安装在压缩机左侧，只是外壳上的三个管口位置有所区别。

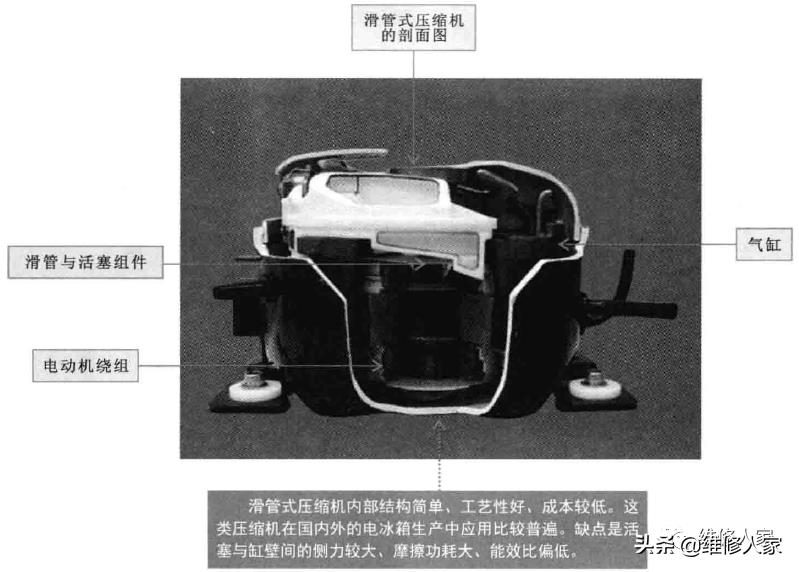

一般电冰箱所使用的压缩机多采用往复式压缩机。根据内部结构，往复式压缩机又可细分为滑管式和连杆式两种。不同压缩机的外形十分相似，下面我们将深入到压缩机的内部，仔细研究一下这两种类型压缩机的内部结构。

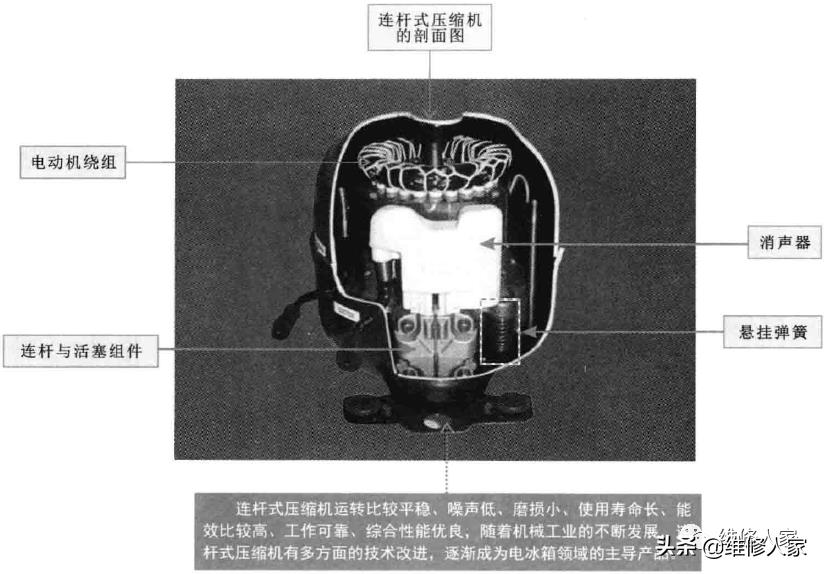

连杆式压缩机大部分部件与滑管式压缩机部件基本相同，都是采用曲轴作为主轴，通过曲轴将电动机的旋转运动转变成活塞的往复运动，所不同的是它采用连杆机构代替滑管组件，当电动机带动曲轴旋转时，曲轴便带动连杆使活塞产生往复运动。

无论滑管式压缩机还是连杆式压缩机， 都是通过带动气缸内部的活塞往复运动，对制冷剂进行压缩的.

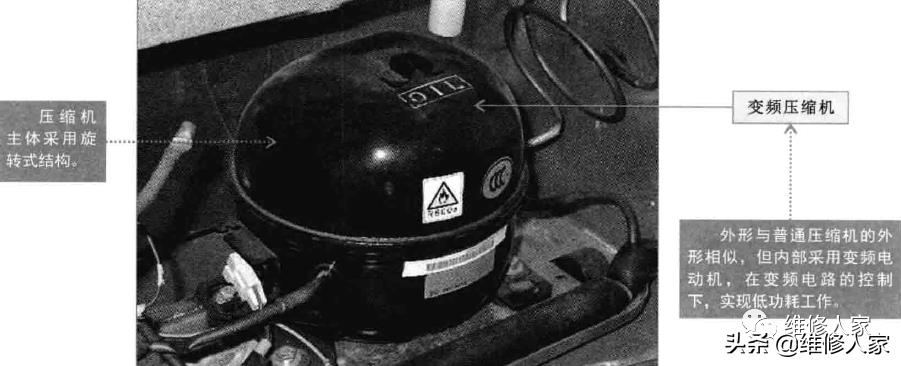

随着新技术的不断涌现，许多电冰箱也开始采用新型压缩机，如旋转式压缩机和变频压缩机。其中旋转式压缩机的电动机直接带动旋转活塞做旋转运动来完成对制冷剂气体的压缩。因此具有压缩效率高、体积小、重量轻，平衡性能好，噪声低、防护措施完备和耗电量小等特点。

二、电冰箱压缩机的功能原理

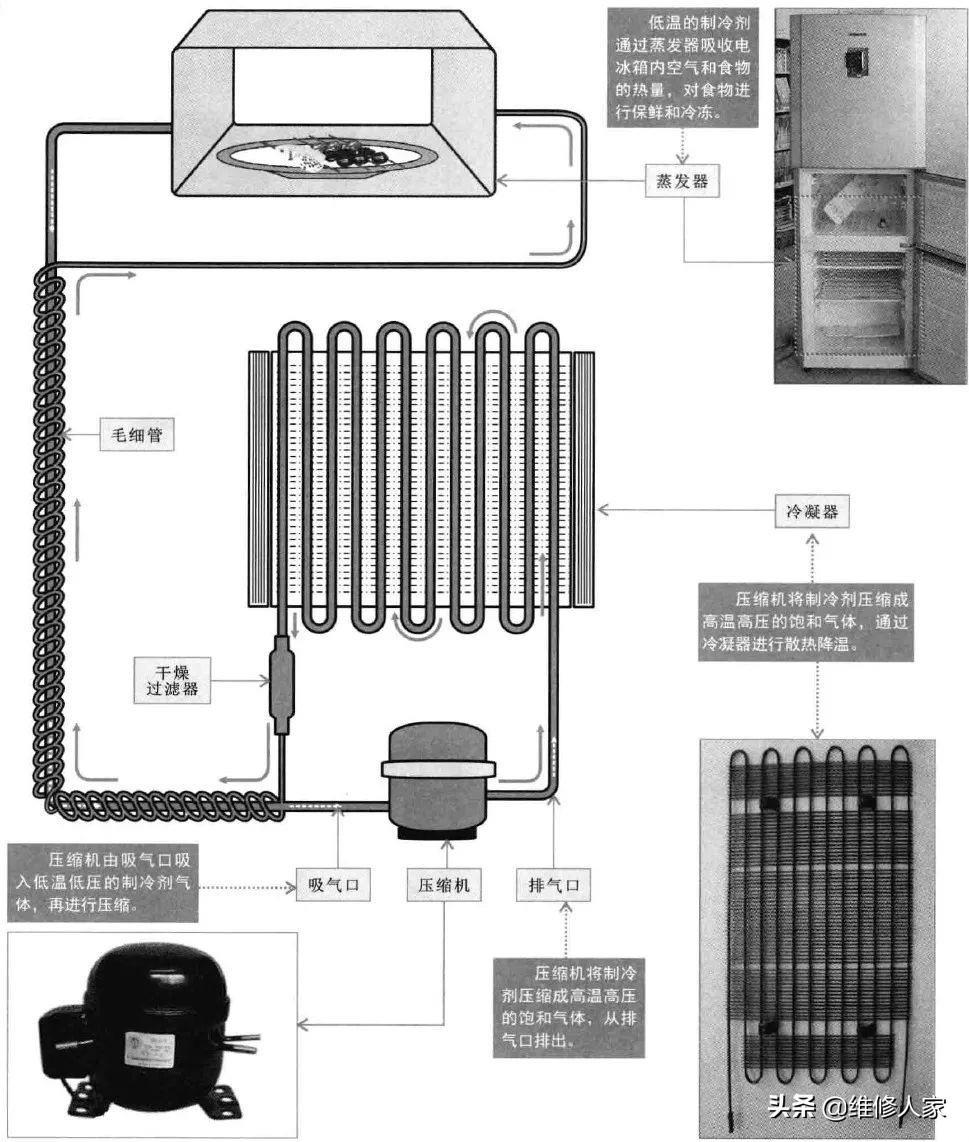

压缩机工作时将制冷剂压缩成高温高压的饱和气体，从排气口排出；同时，由吸气口吸入低温低压的制冷剂气体，再进行压缩。这样，制冷剂在电冰箱管路中循环流动，通过与外界进行热交换，达到电冰箱制冷的目的。

1、压缩机的驱动原理

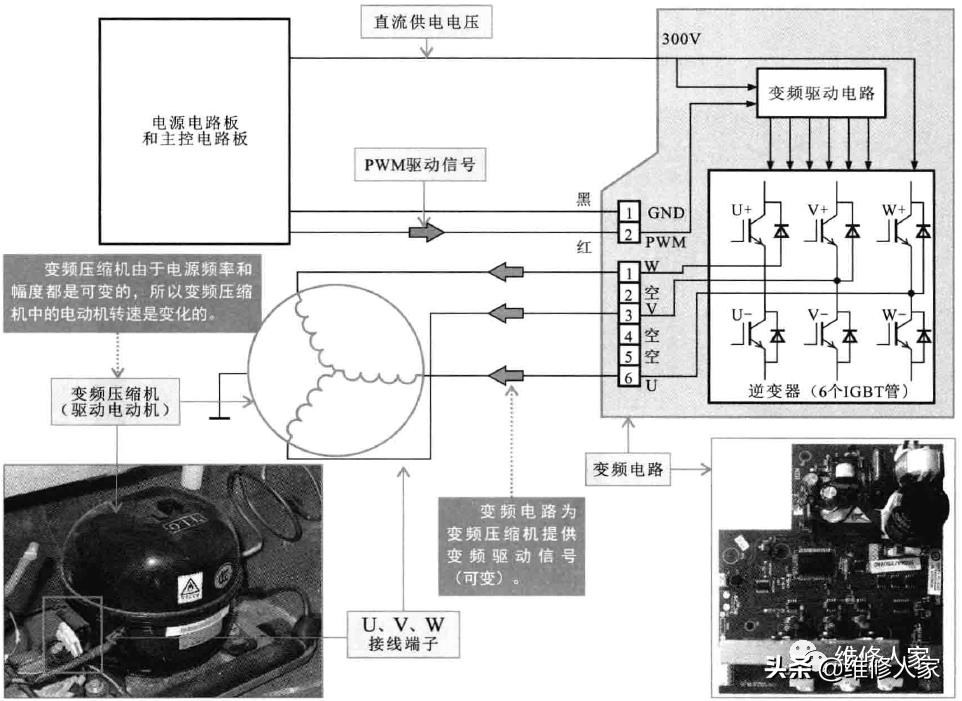

电冰箱中不同类型的压缩机，其内部都是由电动机进行驱动的，而不同的是电动机的类型和驱动方式。其中，定频电动机釆用定频驱动方式进行驱动，其压缩机也称之为定频压缩机；变频电动机采用变频驱动方式进行驱动，其压缩机也称之为变频压缩机。

2、压缩机的压缩原理

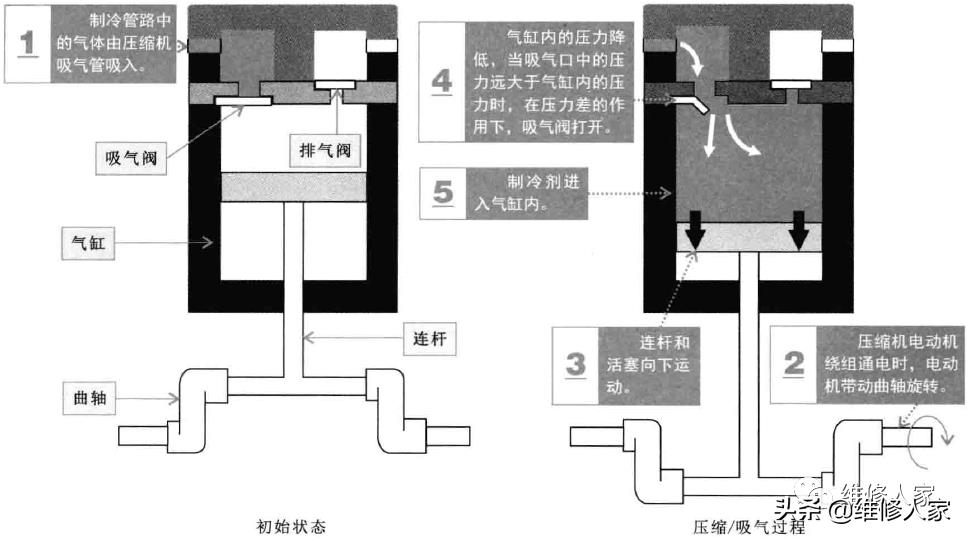

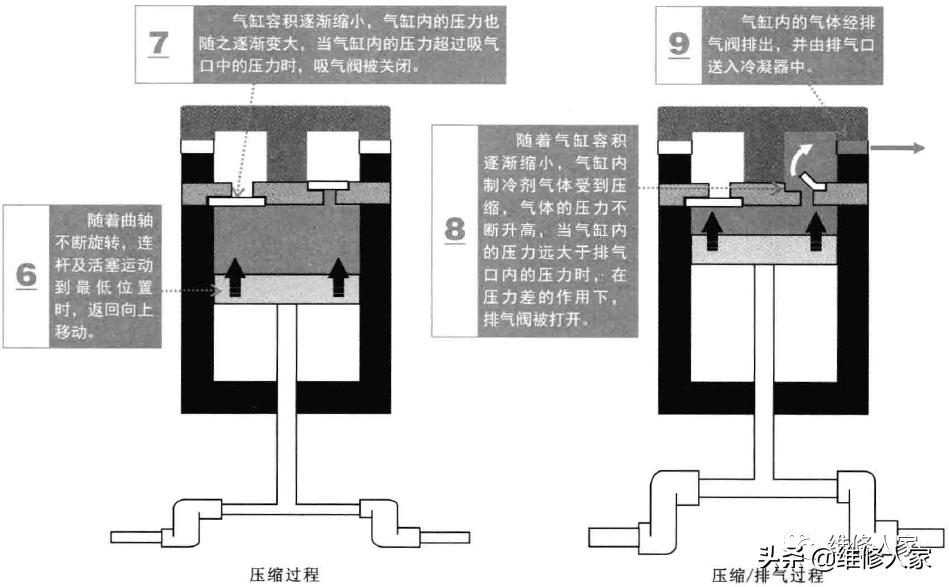

电冰箱中常用的压缩机为往复式压缩机，往复式压缩机都是通过电动机带动气缸内活塞的往复运动，来实现制冷剂气体压缩的。

变频压缩机多采用旋转式结构，旋转式压缩机的压缩方式与往复式压缩机的压缩方式不同，旋转式压缩机的滚动转子（旋转活塞）将气缸内划分为压缩室和吸气室两部分，电动机直接带动偏心轴旋转，使滚动转子沿气缸的内壁转动，进行吸气、压缩、排气的循环动作。
